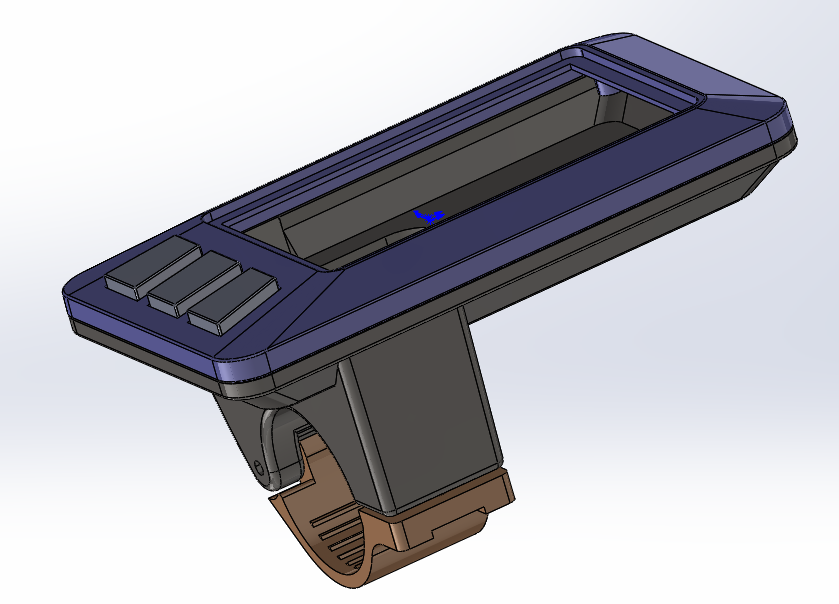

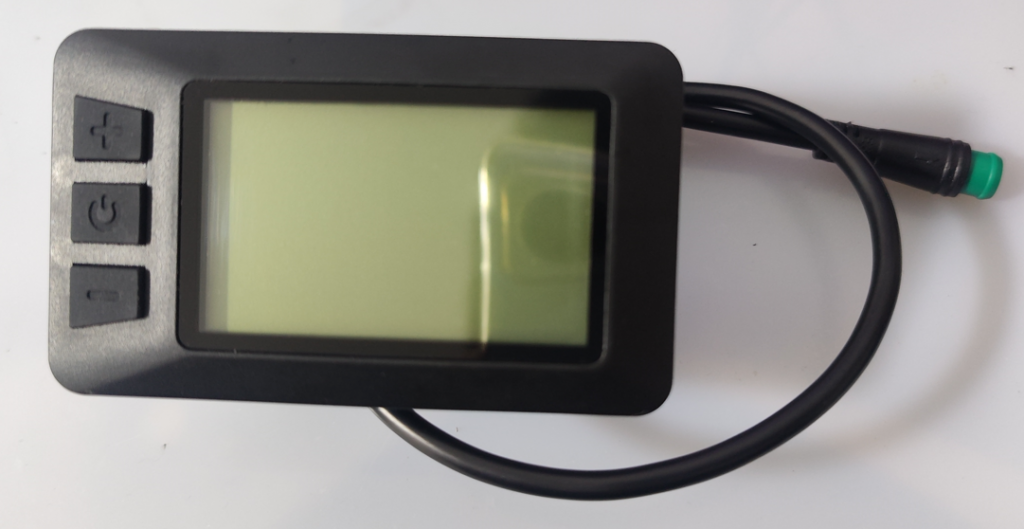

一、外形

二·、界面

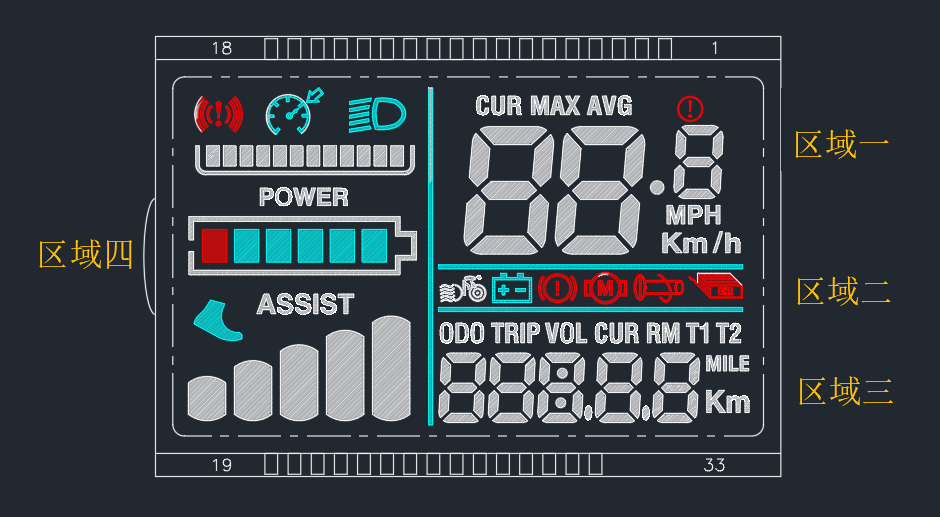

区域一：

主显示数字：正常使用时显示设备当前速度，进入设置状态后显示Px指示设置项。

速度单位：km/h公里每小时，mp/h英里每小时。

其他图标：未使用

区域二：

从左至右依次是：尾灯指示，充电指示，刹车指示，电机报错图标，油门报错图标，控制器报错图标

区域三：

副显示数字：正常使用时显示设备的odo（总里程）/trip（本次里程）/vol（电压）/rpm（转速）/time（开机时间）。进入设置状态时，显示当前设置项的参数。报错时，显示当前的报错代码。

里程单位：km公里，mile英里。

图标：ODO（总里程），TRIP（本次里程），VOL（电压），CUR(未使用)，RM（转速，转每分钟），T1（开机时间）,T2(未使用)。

区域四：

串口报错：左上第一个图标，通信故障时亮起。

定速巡航：关闭定速巡航功能时熄灭，开启巡航功能且未进入时常亮，进入巡航状态时闪烁。

大灯：开启前大灯亮起。

电量：指示当前设备剩余电量，当电量低于百分之十时，电池框闪烁进行指示。

步行图标：设备进入行人模式时亮起。

档位：指示当前设备档位。

三、功能操作

开机：关机状态下，长按“电源”按键2S，仪表经过短暂展示，进入待机界面，开机完成。

关机：开机状态下，并且电机静止，长按“电源”按键2S，仪表熄屏，关机完成。

自动关机：若开启了自动关机的功能，仪表在无操作，电机无运行，若开启蓝牙还需要蓝牙在不连接状态下，进过所设定的时间后，仪表将自动关机。默认时间10分钟。

换挡：单击“+”键，系统挡位增加一，当达到最大挡位时再次点按，挡位回归到最小挡位，系统默认最大挡位5，最小挡位0，单击“-”键，功能相反。

开关灯：开机关灯状态下，长按“+”键，屏幕前灯图标亮起，车辆前灯打开。开灯状态下长按“+”键，则关闭前灯。

切换里程显示：开机状态下，单击“电源”键，屏幕副显示循环切换Trip、Vol、Odo……。

进入6km巡航：任何挡位下，长按“-”键，仪表足型图标亮起，进入巡航状态，松开退出。

进入设置：开机且电机静止状态下，将“+”键和“-”键同时按下2S，仪表主界面显示P1，此时进入设置状态。

切换设置项：在设置状态下，单击“电源”键，设置项增加，设置项到达最大P21后会自行返回P1。

修改设置参数：在设置状态下，单击“上”键，设置参数增加，单击“下”键，设置参数减小，部分参数无法修改。（部分参数需要控制器支持才能切换成功）
P1：亮度，1~3
P2：速度单位，0>Kmh，1>Mph
P3：电池格式，24V>7串，36V>10串，48V>13串，52V>14串，60V>16串
P4：自动关机时间，0无自动关机，1~60，单位分钟
P5：挡位模式，0>0~3档，1>1~3档 2>0~5档 3>1~5档 4>0~9档 5>1~9档。默认锁定无法调整。
P6：轮径，2.5~50，单位英寸
P7：测速磁钢数，1~255
P8：限速，1~100，单位
P9：启动方式，0>零启动，1滑行启动
P10：驱动模式，0>助力模式，1>油门模式，2>混用模式
P11：助力灵敏度，1~24等级
P12：启动强度，0~5等级
P13：助力磁钢类型，5-8-12粒度
P14：控制器限流，1~20，单位A
P15：油门查看，此款无油门
P16：清除里程
P17：定速巡航，0>关闭定速巡航功能，1>开启定速巡航功能
P18：还原出厂设置，操作后自动关机
P19：蓝牙，0>关闭，1>开启，此款式无蓝牙
P20：软件版本号查看
P21：刹车查看，此款无刹车

四、报错

E1：油门报错
E2：刹车报错
E3：霍尔报错
E4：通信报错
E5：过温故障
E6：硬件故障
E7：缺相故障
E8：欠压故障

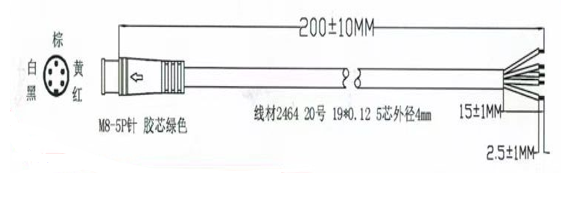

五、电气连接

红色：电源正极，12V~70V
黑色：电源地
白色：SW，开机输出高电平
黄色：RX
棕色：TX

六、其他

规格书下载：

通信协议下载：
